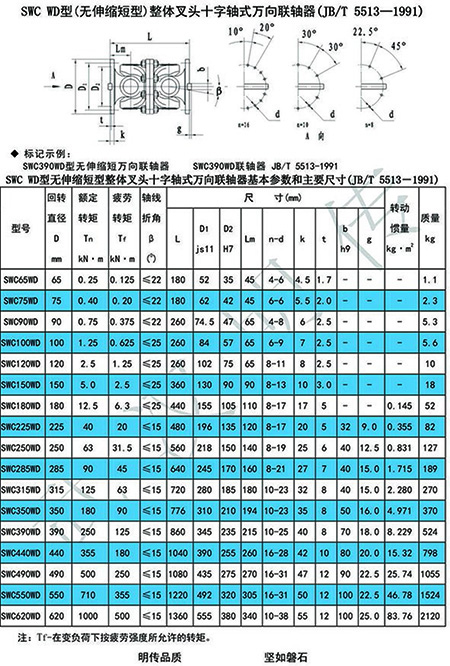

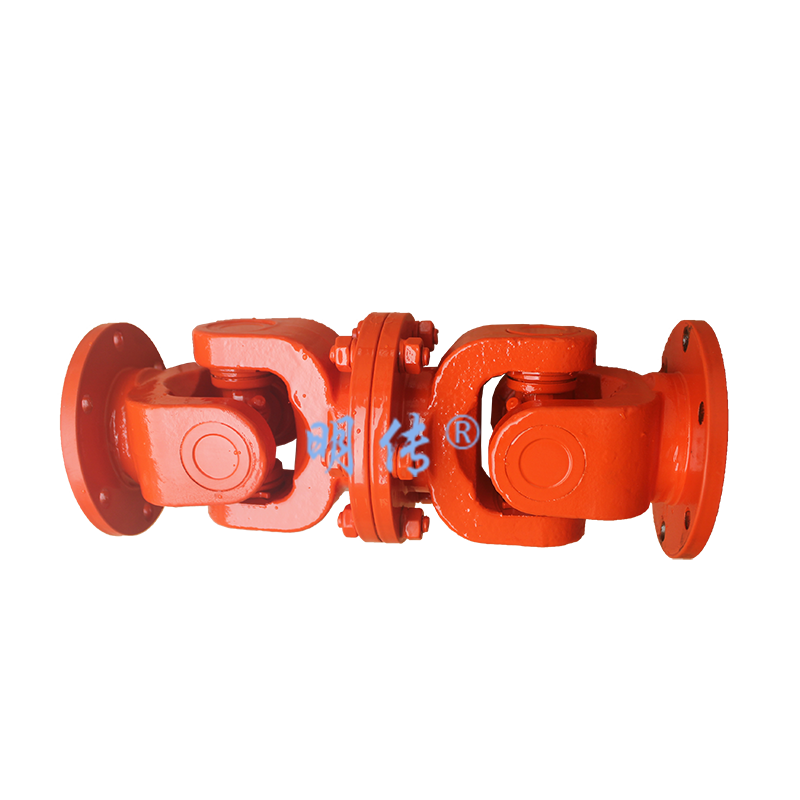

SWC WD 无伸缩短型

产品型号:SWC WD

标准编号:JB/T 5513-1991
联轴器类型:万向联轴器
公称转矩:12.5~1000N·m
轴孔:
外形尺寸:65~620
孔径:
重量:1.1~2120kg
长度:440~1360
外径:65~620
是否提供加工定制:是

产品描述
参数详情

SWC型(整体叉头)、SWP(剖分轴承座)万向联轴器的主要特点:

1.具有较大的角度补偿能力,SWC型轴线折角可达15°~25°,SWP型可达10°。

2.SWC型结构紧凑合理,采用整体式叉头,消除了螺栓压紧轴承座(盖)这一薄弱环节,完全避免了常见的螺栓松动或断裂造成的恶性事件,使工作更具可靠性。

3.SWP型承载能力大,使用安全可靠。与回转直径相同的同类联轴器相比较,其所传递的扭矩更大,对回转直径受限制的机械设备其配套范围更具优越性,使用寿命比其它形式联轴器提高30%~50%。

4.传动效率高。其传动效率可达98%~99.8%,用于大功率传动其节能更明显。

5.传动平稳,噪声低,拆装维护更方便,用于轧机传动可提高轧材质量,改善操作者的劳动条件。

SWC型整体叉头十字轴式万向联轴器分为BH、BF、WD、CH、WH、WF和WD七种型式。

SWP型剖分轴承座十字轴式万向联轴器分为A、B、C、D、E、F、G七种型式。


SWC、SWP型万向联轴器由两个万向节和一根中间轴所构成,为使主、从动轴的角速度相等,即ω1=ω2,须满足下列三个条件:

1.中间轴与从动轴间的节点倾角相等,即β1=β2。

2.中间轴两端的叉头位于同一相位。

3.主、从动轴与中间轴的中心线位于同一平面内。

万向联轴器的安装形式按其轴线相互位置,一般分Z型(两轴平行)和W型(两轴相交),见下图。
